特点
防拉弧保护功能，避免接触器带负荷拉闸，确保操作人 员的安全。

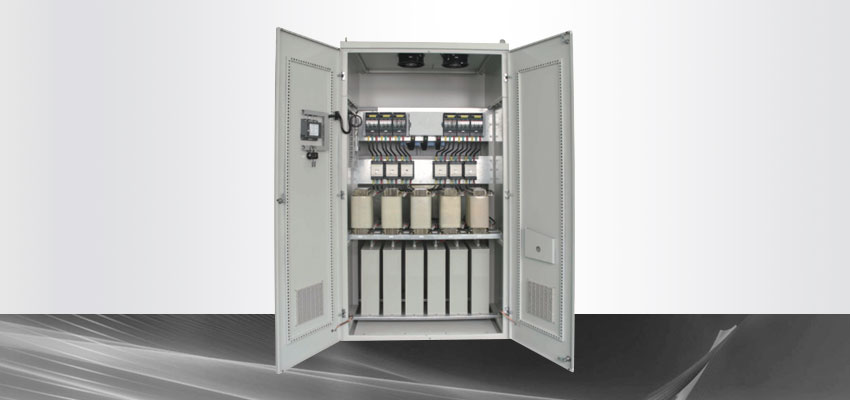

柜内布局整洁合理，并安装有自动排风系统，降低柜内 工作温度，延长器件使用寿命。
调谐电抗器采用铁芯式铜绕组结构，发热量更低。
库柏低压晶闸管投切调谐滤波装置使用电子器件投切，
导通迅速，无机械动作点，无拉弧。
库柏低压调谐滤波装置技术参数
库柏低压调谐滤波装置技术参数
|
系统电压 |
220V-750V |
| 额定容量 | 120kVar – 444kVar （可定制） |
| 电抗率 | 6%, 7%, 14% |
| 调谐频率 |
204Hz, 189Hz, 133Hz ( 可定制 ) |
| 防护等级 |
IP20 |
| 使用场所 | 户内 |
| 绝缘水平 | 3kV/1min |
| 放电电阻 | 1 分钟内电压降至 50V 以下 |
| 环境温度 | -20°C --+40°C |
| 执行标准 | IEC60831, IEC60289, VDE0532, GB/T15576-1995, JB/T9663-1999 |
| 柜体颜色 | RAL7035 ( 可定制 ) |

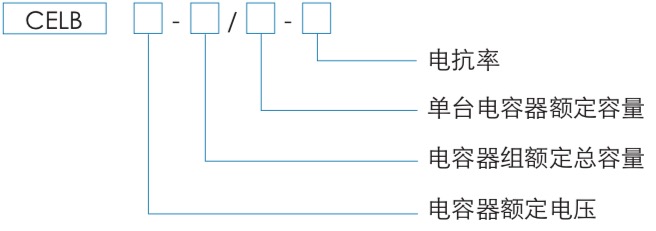

CELB选型
无功补偿及抑制谐波解决方案
无功补偿及抑制谐波解决方案
根据不同的负荷种类和特性，选择不同的补偿方式， 提供不同的解决方案

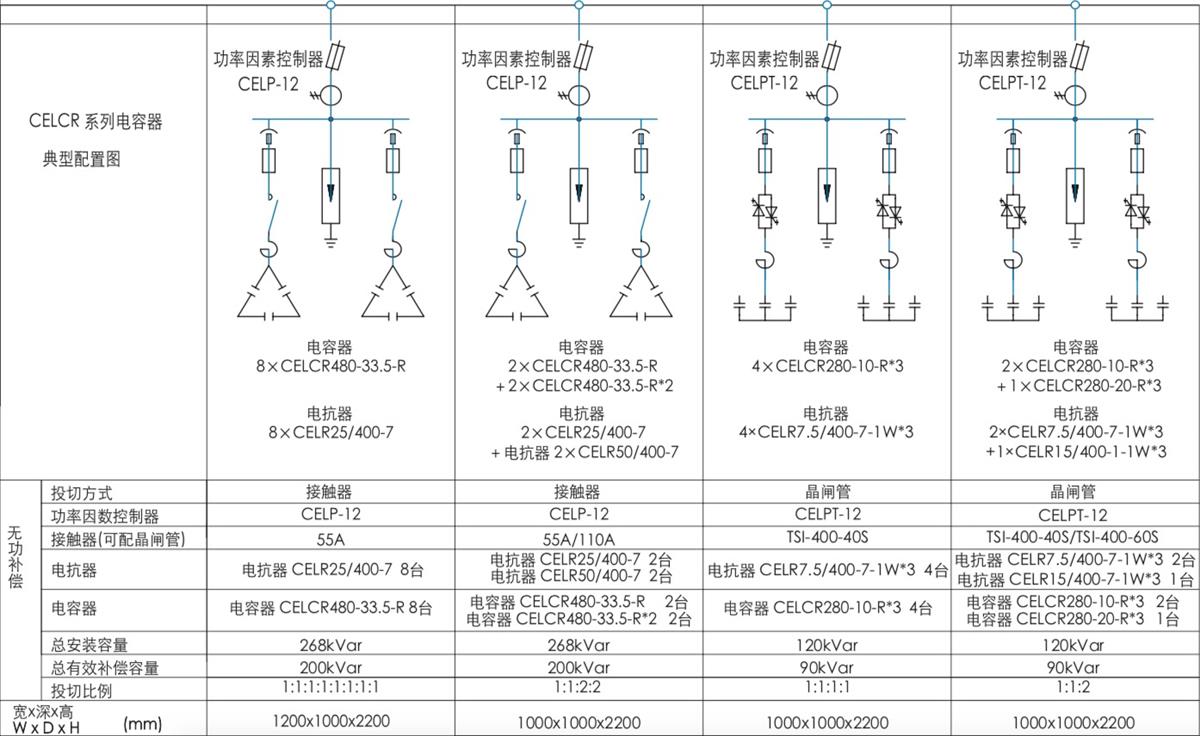

晶闸管投切三相 / 单相电容器组

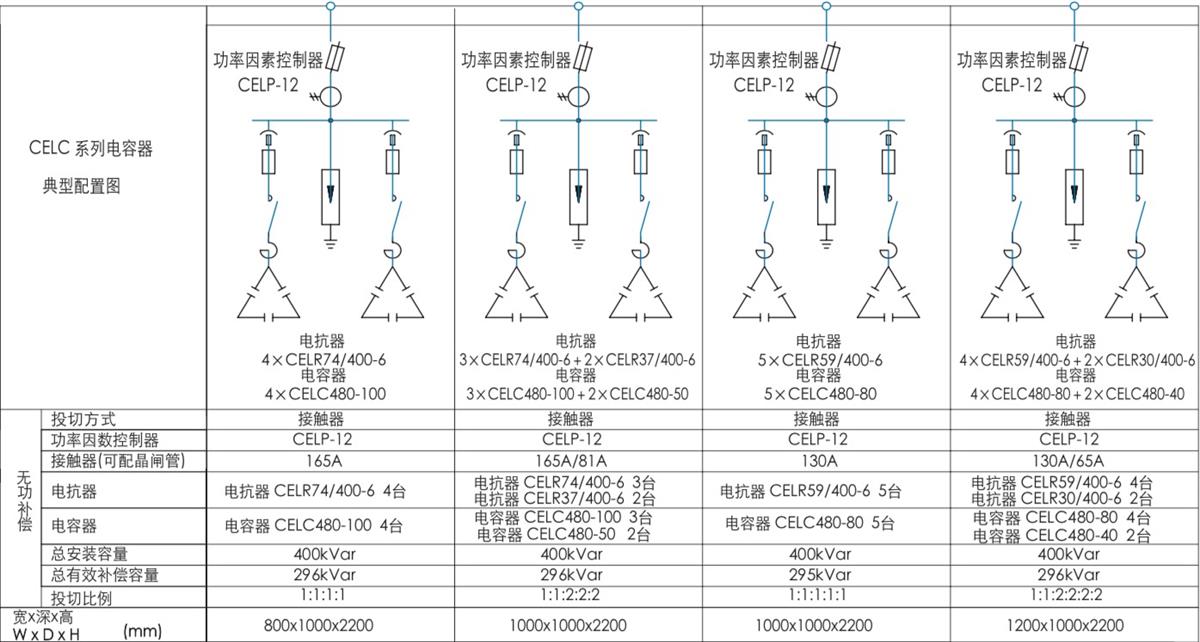

调谐滤波柜典型配置
|
柜子型号 |
额定电压 （V） |
额定安装总容量 （kVar） |
有效总容量 （kVar） |
每段额定容量 （kVar） |
电抗率 （%） |
总电流 （A） |
|
CELB480-600/100-6 |
480 | 600 | 444 | 100 | 6 | 720 |
|
CELB480-500/100-6 |
480 | 500 | 370 | 100 | 6 | 600 |
|
CELB480-400/100-6 |
480 | 400 | 296 | 100 | 6 | 480 |
|
CELB525-600/100-14 |
525 | 600 | 408 | 100 | 14 | 660 |
|
CELB525-500/100-14 |
525 | 500 | 340 | 100 | 14 | 550 |
|
CELB525-400/100-14 |
525 | 400 | 272 | 100 | 14 | 440 |
成套设计时，电容电抗器组可针对不同的投切方式进行配置 , 库柏的大容量电容器可为用户提供更多的配置选择。
