主要技术特点
绕包式中间接头是一种使用各种带材按工艺要求逐层恢复电缆的技术。所使用的带材包括半导电胶带、绝缘自粘胶带、防水 胶带及铠装带等。其具有应用灵活、防水效果好等优点。
绕包式中间接头可有效适应各种特殊场合的安装需求
a.电缆长度不足或裕量不够 b.不同截面电缆的对接(异径电缆)
 |

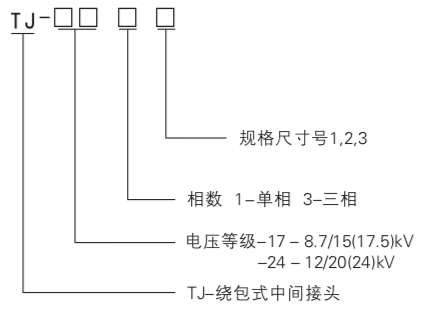

订货信息
|

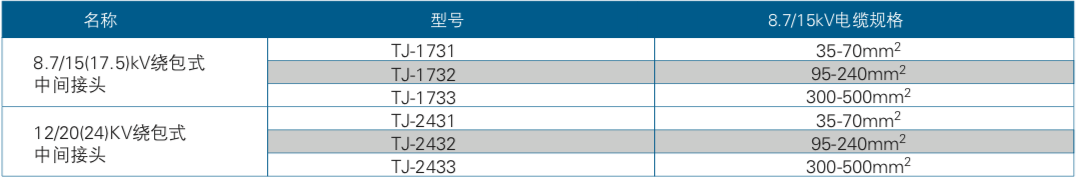

选型表

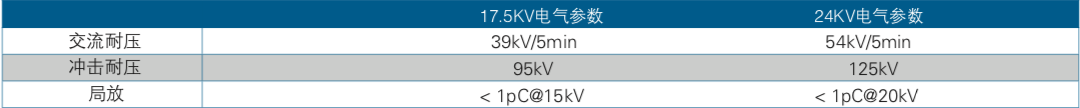

电气参数（型式试验数据）

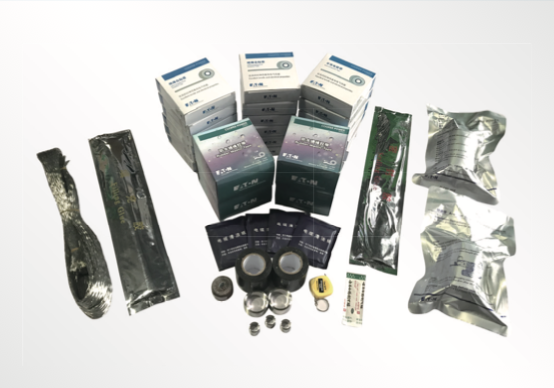

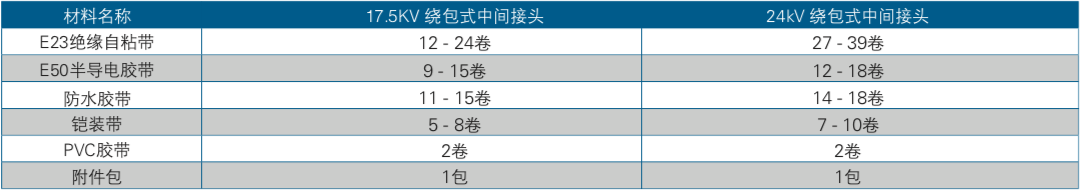

包装清单(套/三相)
8.7/15(17.5)kV、12/20(24)KV绕包式中间接头

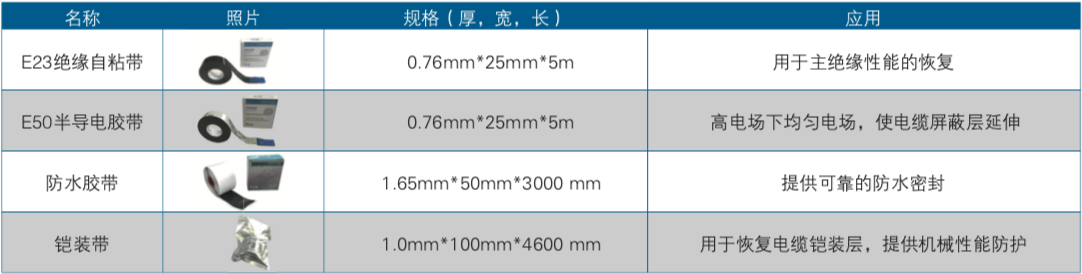

绕包头中使用的主要带材介绍
绕包式中间接头制作工艺
 |
1 首先在压接管两端用半导电做一个锥形过渡，在整个压 接管外面按照半搭接方式缠绕3层半导电带，两端缠绕 的半导电与电缆绝缘搭接不得超过5mm。 |
 |

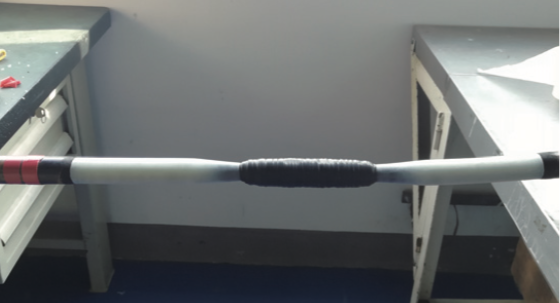

2 缠绕两端绝缘锥面，在离电缆半导电端口5mm电缆绝缘 处开始，至电缆绝缘方向90mm长部分制作绝缘锥面。 |
 |

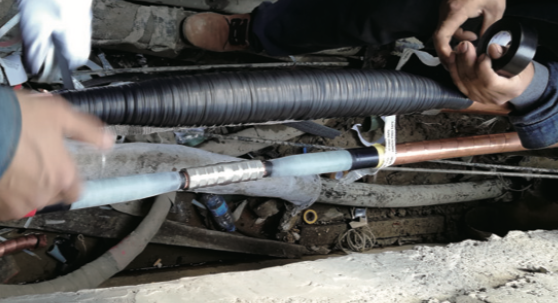

3 在线芯两端的铜屏蔽端口处缠绕密封胶。从距标识带 10mm一端铜屏蔽至另一端铜屏蔽上，以半搭接方式 缠绕5层半导电带。 |
 |

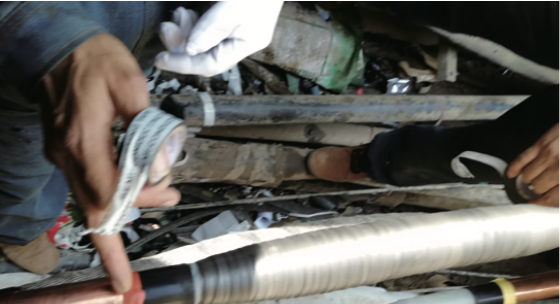

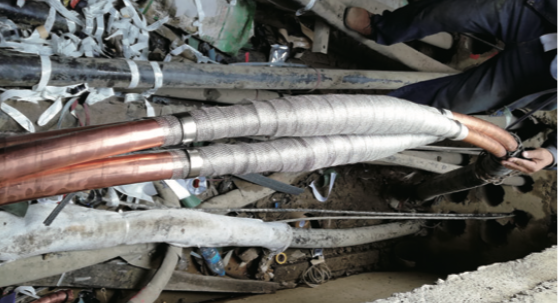

4 拉开铜网，在缠绕好的接头外套上铜网套，将铜网套两 端用恒力弹簧固定在铜屏蔽上，并在恒力弹簧处绕PVC 胶带。 |
 |
5 绕包防水胶带及铠装带，实现电缆护层的恢复。 |
