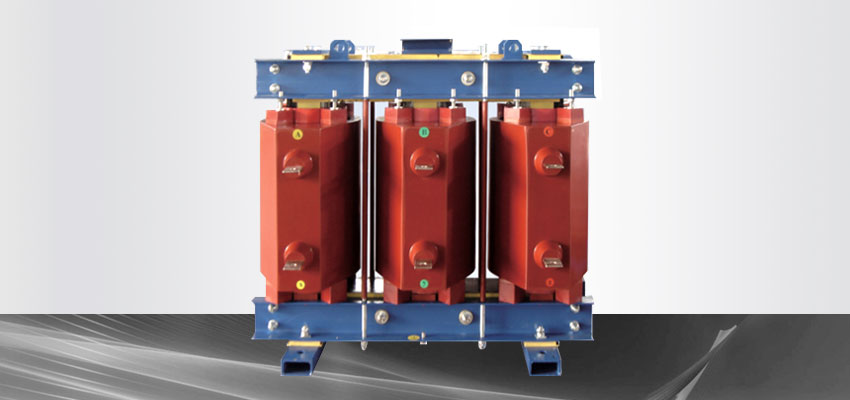

线圈为环氧树脂填料浇注式成一个坚固的整体，机械强度好，防潮，防腐蚀，防火特性极好，并留有通风散热气道，确保线圈 良好的通风散热性能。线圈采用分段圆筒式结构，层间电压低，具有较强的承受过电压能力。根据线圈内不同部位电气和机械综 合性能的要求结合选用多种绝缘材料，在高度真空下以环氧树脂浇注成型。绕组中的绝缘材料与导体的膨胀系数十分接近，当工 作温度发生变化时，线圈表面不会龟裂。环氧树脂全部采用美国陶士公司产品，保证产品优良的电气绝缘性能和机械物理特性， 浇注成型的线圈表面光滑美观，无空穴，气泡。

铁芯材料采用优质冷轧晶粒取向硅钢片，铁芯片由数控横剪机自动剪切完成，加工精度高，毛刺小，铁芯采用直接缝，并在专用水平台上叠积完成，表面平整。铁饼无穿心螺杆，采用高强度聚酯带绑扎。铁芯整体真空浸渍环氧树脂漆，保证机械强度，更有效地降低电抗器噪音水平。
